水利工程专用卧式低压低速永磁同步电机

所属分类:水利行业适用
点击率:
发布时间:2019-04-17

一、产品概述

本系列电机机座号H355~630,电机采用钢板焊接筒形结构,重量轻、刚性好、外形美观。冷却方式分为水冷和风冷两种,电机运用计算机优化设计,

采用新材料、新工艺,具有温升低、噪声低、振动小、效率高、功率因数高、可靠性高等优点。

定子绕组采用VPI真空压力整浸工艺,电机在绕组以及轴承位置设置了温度监控装置,保证电机运行安全可靠。

本系列电机采用交流变频器供电,电压等级为380V、660V、1140V,也可根据用户要求定制设计,安装方式为IMB3。

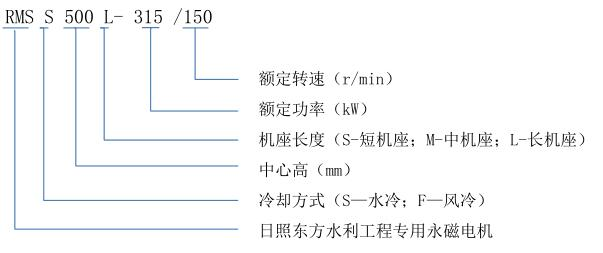

2、电机型号含义


注:斜轴泵电机需要在技术协议中特别说明倾斜角度,以便设计时特殊考虑。


二、背景简介

在引水调水、防洪排涝、污水处理、农田灌溉、河道治理、环境保护等方面,低扬程、大流量、400r/min以下的低速泵被大量使用。目前绝大多数低转速是依靠“异步电机+减速机”或直接采用低速异步电机来驱动,相比较而言,此类低速泵系统效率低、噪音大、振动大;而用低速异步电机直接驱动,效率低、功率因数低、体积大等问题比较突出。

日照东方电机研发生产的低速大扭矩永磁电机,采用新的电磁方案和结构设计,具有体积小、重量轻、扭矩密度大、效率高、功率因数高、过载能力强等优点,可广泛应用于各种低速大扭矩传动设备。配套使用低速大扭矩永磁电机专用控制系统,实现了电机转速的平滑控制,启动电流小、操作简单。

其控制系统的核心为IGBT半导体开关器件及其驱动模块,选用成熟的高性能器件,电流裕量大,经过反复试验和严格测试,安全可靠、故障率低。

提供操作屏,方便实现各种功能的设定和状态指示,可随时监控输出转速、电机电流等参数,而且可以随时查询故障记录和所有操作记录。操作界面直观、清晰,使用方便。

三、产品特点

1.材料选用:

永磁材料选用高磁能积、高矫顽力的钕铁硼稀土永磁材料;漆包线选用H级高强度聚酯亚胺漆包线;铁芯选用高磁导率的冷轧硅钢片;

2.电机结构:

定子采用新生产加工工艺,结构紧凑、发热量低;转子采用我公司专利组合式IPM结构,具有调速范围宽、抗去磁能力强的特点;

3.温度保护:安装高灵敏度正温度系数热敏电阻;

4.驱动方式:专用永磁无感变频器。

四、低速永磁电机的优势

1.结构紧凑、体积小,重量轻,易于安装

以20极300r/min低速永磁电机为例,重量仅相当于同转速异步电机的1/2到1/3,并且安装简单,对安装基础等配套要求较低;

2.运行安全可靠,维护量少,维护成本低

由于永磁电机结构简单,转子不存在散热问题,运行更加安全可靠;

3.低振动、低噪声

本系列永磁电机驱动系统由于没有高速运转部分,其电机本身噪音与振动较低,同时取消了减速机与其它传动装置,消除了减速机和其它传动装置的振动与噪音,使得整个传动系统振动、噪音大幅降低;

4. 节能高效

永磁电机一般效率在96%以上,功率因数在0.97以上;而异步电机效率在92%以下,功率因数在0.66左右;

5.易于智能控制

驱动系统采用专用变频器,控制调速方便,故障保护功能齐全,运行安全稳定;

6.无功电流小

电机总电流比异步电机少1/3以上,对上游的输配电(包括变压器、开关、电缆等)容量要求减少,输配电系统投资更小。
